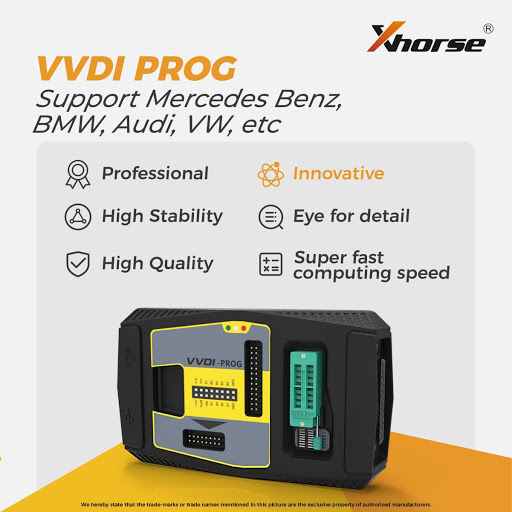

Xhorse VVDI PROG programator višejezični čitanje/pisanje ECU MCU IMMO EEPROM
Uređaj je novi
Za R1 treba naglastit prije
Opis proizvoda
VVDI Prog programator - besplatno doživotno ažuriranje;
Firmware se može samostalno ažurirati pomoću "kompleta za ažuriranje"
Podržava samotestiranje i pametni način rada
Čita BMW ISN i NEC, MPC, Infineon itd. čipove
1. Ugrađeni softver za ažuriranje: Omogućuje pravovremeno ažuriranje VVDIProg firmware-a.
2. Brzo USB komunikacijsko sučelje: Omogućuje automatsko povezivanje softvera.
3. Pametni način rada: bit će navedeni mogući uzroci pogreške.
4. Rezervni priključci: Za buduća ažuriranja.
5. Funkcija samotestiranja: Provjerite radi li uređaj ispravno ili ne.
6. Napajanje: Putem USB kabela, softver će automatski provjeriti je li potrebno vanjsko USB napajanje.
7. Novo dodane funkcije BMW Bosch adaptera, podrška za čitanje ISN-a s BMW ECU N20 N55 N38, ali je potrebno kupiti VVDI Prog Bosch ECU adapter.
8. Dobijte besplatnu funkciju čitanja BMW ISN-a i uslugu kontinuiranog ažuriranja NEC, MPC, Infineon itd. čipova.
Opcije rada
Datoteka: Učitavanje podatkovne datoteke
Međuspremnik: Podržava kopiranje, lijepljenje, pretraživanje, funkciju popunjavanja
Uređaj: Podržava operacije čitanja, pisanja i brisanja čipa
Prozor: Usporedi dvije podatkovne datoteke
Postavke: Konfiguracija čitanja i provjere, pisanja i provjere, brisanja i provjere praznog polja
Jezik: Promjena jezika,
trenutno podržani su engleski, kineski, poljski, arapski, češki, španjolski, francuski, talijanski, portugalski, ruski, turski (možete promijeniti jezik koji želite.)
1.2. Opće opcije: Pruža opće funkcijske tipke, jednostavne i lake za korištenje, uključujući: novo, otvaranje, spremanje, čitanje, pisanje, provjeru, označavanje praznog polja, brisanje, kalkulator i nadogradnja
1.3. Raspon čitanja: Dijelovi čipova uključuju nekoliko područja podataka, na primjer EEPROM, FLASH itd. kliknite na gumb za odabir raspona čitanja.
1.4. Prikaz podataka: Prikaz pročitanih podataka ili podataka za učitavanje, uključujući heksadecimalni i ASCII format.
1.5. Konfiguracija napajanja: Prikaz statusa napajanja (VCC, VPP, 12V), podrška za promjenu napona VCC i VPP (zadani napon obično se ne mora mijenjati).
1.6. Opcije posebnih funkcija: Pružaju čipovima posebne funkcije, na primjer, dijelovi čipova imaju ID čitanja čipa, postavljanje sigurnosti, resetiranje sigurnosti itd.

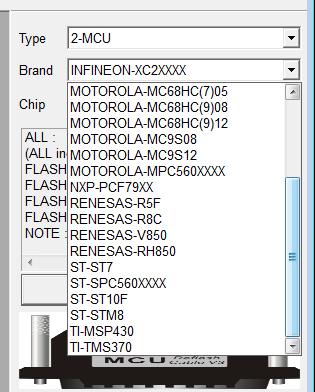

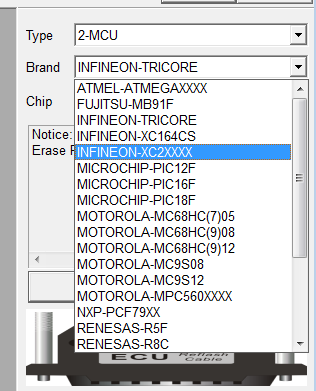

1.7. Opcija čipa: Odaberite pravu opciju prema vrsti, marki i čipu.
1.8. Informacije o opciji: Prikaz informacija o parametrima trenutne opcije.
1.9. Gumb za dijagram spajanja: Kliknite na gumb za prikaz dijagrama spajanja trenutnog čipa.
1.10. Vrsta adaptera: Prikaz potrebnog adaptera trenutne opcije.
1.11. Informacije o radu: Prikaz informacija o radu i spremanje u datoteku "log.bin".
VVDI Prog kablovi i funkcija:
16-pinski utičnica s zaključavanjem
Pročitajte uobičajenu EEPROOM memoriju, napomena: umetnite čip slijedeći donju sliku.

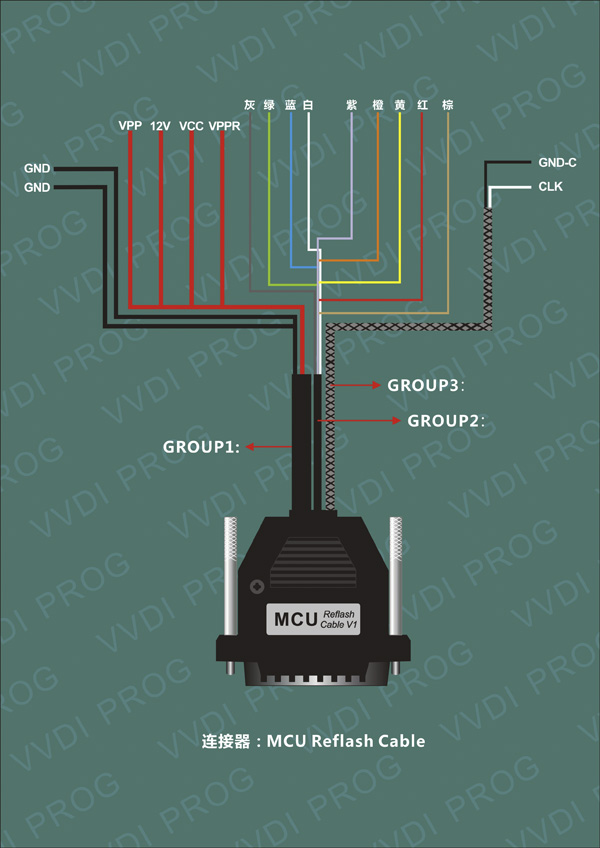

1.3.2 MCU Reflash kabel
Koristi se za programiranje MCU-a na ploči
EEPROM
Manufactures Types Support Remark
ATMEL AT24CXX R
AT25XXX R
AT93CX6 R
BOSCH B3XX R
B4XX R
B5XX R
B58XXX R
CATALYST CAT24CXX R
CAT24WXX R
CAT93CX6[A] R
EXEL XL[S]24CXX R
XL[S]93CX6 R
FAIRCHILD FM24CXX R
NM24CXX R
NM93CX6 R
GRUNDIG GRXX R
HOLTEK HT93CX6 R
MICROCHIP 24AAXX R
24[L]CXX R
93[L]CX6 R
93AAX6 R
MITSUBISHI M6M800X1 R
SEIKO S-24CXX R
S-93CX6 R
ST D80/D160 R Can erase the first 32 bytes
M35080 R Can erase the first 32 bytes
NEC M24CXX R
ST ST24CXX R
ST24EXX R
ST24WXX R
ST25CXX R
ST25EXX R
ST95P0X R
Manufactures Types Support Remark
MOTOROLA MC9S12XEP R Can automatically determine D-FLASH/EEE space
MC9S12XA R
MC9S12XB R
MC9S12XD R
MC9S12XDT R
MC9S12XDP R
MC9S12XDQ R
MC9S12DG R
MC9S12DT R
MC9S12P R
MC9S12H R
MC9S12HY £
MC9S12HA £
MC9S12HZ £
MC9S12XHZ £
MC9S12B £
MC9S12GC £
MC9S12XS £
MC9S12K £
MC9S12Q £
MC9S12C £
MC9S12P £
MC9HC(9)08 £
ATMEL ATTINY £
ATMEGEA £
NEC uPD70F £
ST TMS370 £
Manufactures Types Support Remark
VAG MED17.1-TC1796 £
MED17.11-TC1796 £
VAG MEG17.5-TC1766 £
VAG MED17.5.1-TC1796 £
VAG MED17.5.2-TC1767 £
VAG MED17.5.5-TC1766 £
VAG MED17.5.20-TC1766 £
VAG EDC17 CP14/CP20-TC1796 £
VAG EDC17 CP04-TC1796 £
VAG EDC17 C46-TC1767 £
VAG EDC17 CP24-TC1796 £
VAG EDC17 CP44-TC1797 £
VAG EDC17 U01-TC1766 £
VAG EDC17 U05-TC1796 £
VAG/Porsche Siemens Continental SDI 3-
TC1796
£
BMW MEVD172(N55) R
MEVD172P(N20) R
MEVD172G(N55) R
MEVD172S(N55) R
MEVD1724(N20) R
MEVD1725(N13) R
MEVD1726(N55) R
MEVD1729(N20) R
MEVD1728(N63/S63)
V5.3.1 (2023-09-27)
* This version DON't need update
firmware
+ Add M68HC805P18(H44H),
M68HC805P18(K05Y),
MC68HC05P18(1F52W),
MC68HC805P18(0G64R),
MC68HC805P18(G64R),
XC68HC805P18(G04R)
options in
->
+ Add RENEGADE BCM(2017)(R7F701034),
RENEGADE BCM(R7F701056)
options in ->
+ Add
Beetile(D70F3524)-READ(WELD),
Beetile(D70F3524)-WRITE(WELD)
options in
->
+ Add VIAGGIO SMARTBOX
option in ->
+ Add HA_MA S7
option in ->

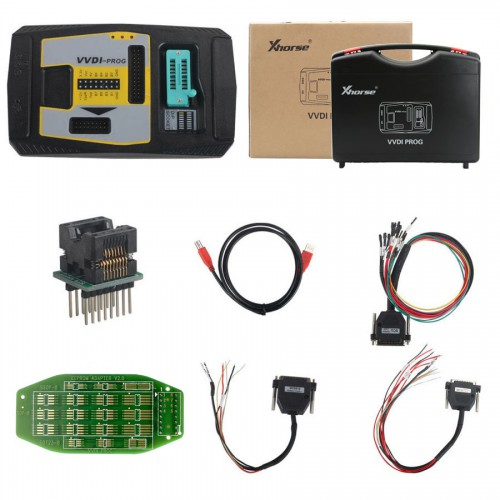

Popis paketa VVDI Prog-a:
1. Plastična kutija

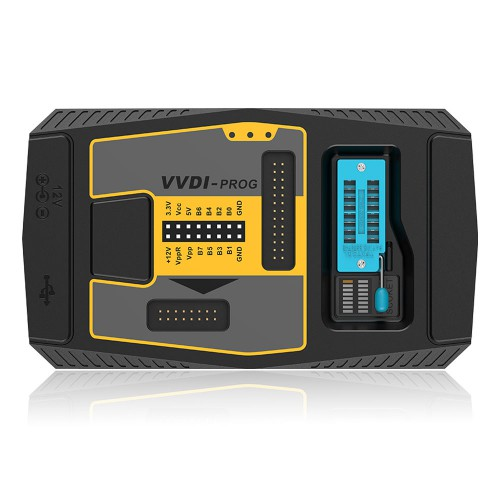

2. Glavna jedinica VVDI PROG-a
3. EEPROM utičnica
4. EEPROM adapter

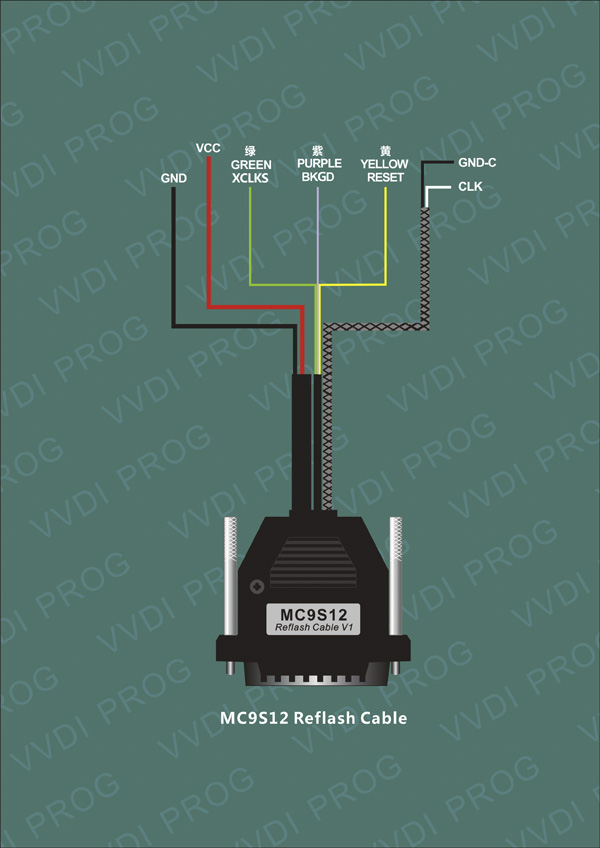

5. MC9S12 kabel za reflashiranje V1
6. MCU kabel za reflashiranje V3

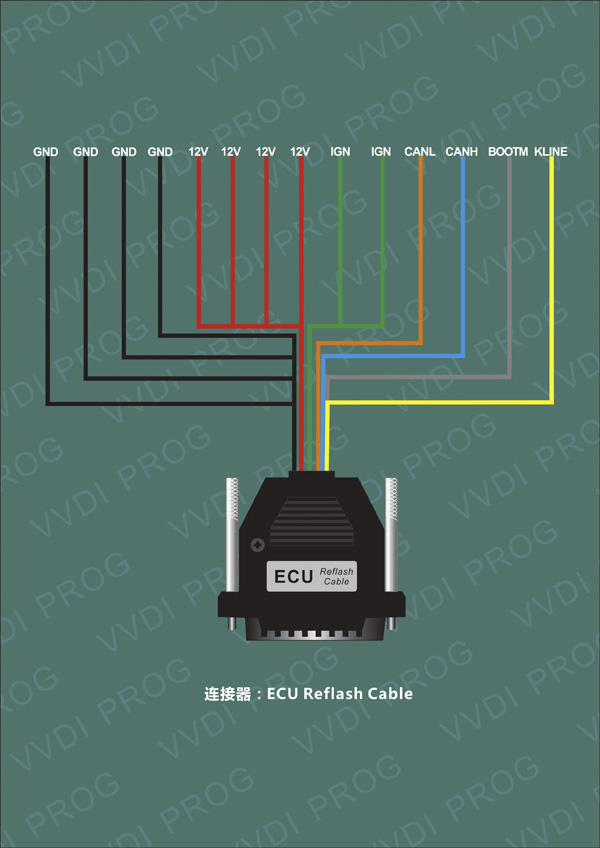

7. ECU kabel za reflashiranje
8. USB Type-B kabel
